벽돌타일 시공 방법, 매쉬미장 없이 완성하는 BPR 시스템

안녕하세요, 미트하임입니다.

벽돌타일 외단열을 계획하다 보면 반드시 마주치는 세 가지 고민이 있습니다. 매쉬 미장 공정을 어떻게 처리할 것인지, 줄눈 먹선은 어떻게 정렬할 것인지, 그리고 수년 후 타일이 탈락하지는 않을지. 기존 화스너 방식 외단열이 구조적으로 안고 있는 고질적 한계입니다.

미트하임 BPR 시스템은 단열재 자체에 시공 설계도를 새겨 이 세 가지를 근본에서 해결합니다. 오늘은 BPR 시스템의 구조, 시공 순서, 실제 사례를 상세히 살펴보겠습니다.

---

BPR 시스템 핵심 요약
단열재에 타일 부착 가이드 홈(BPR SYSTEM)과 마감재 부착 강화 홈을 직접 가공하여, 매쉬 미장·먹선 없이 단열과 벽돌 타일 마감을 동시에 완료하는 외단열 공법. 미트하임 특허 열교방지 콘크리트 앙카의 인발하중 11,113N(기존 화스너 대비 3배), 2013년 이후 10년간 탈락 하자 0건.

1. BPR 시스템이란 — 단열재에 새긴 시공 설계도

BPR 시스템의 핵심은 단열재 표면에 두 종류의 홈을 CNC로 직접 가공하는 것입니다. 이 홈 두 개가 기존 공법의 매쉬 미장, 먹선, 탈락 하자 문제를 동시에 해결합니다.

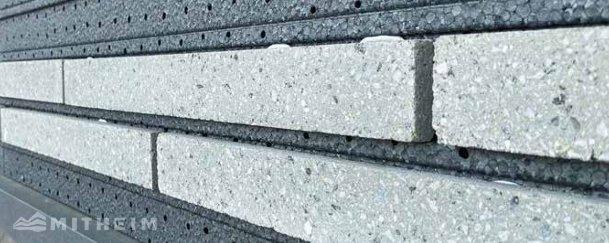

타일 부착 가이드 홈 — 1차 물리적 고정

벽돌 타일의 크기에 맞게 단열재 표면에 가이드라인을 가공합니다. 이 홈이 벽돌 타일을 아래에서 물리적으로 받쳐주므로, 별도 매쉬 미장이나 먹선 작업 없이 일정한 줄눈 간격을 유지하며 시공할 수 있습니다. 기존에 숙련 조적공에게 의존하던 줄눈 정렬이 단열재 자체에 이미 설계되어 있습니다.

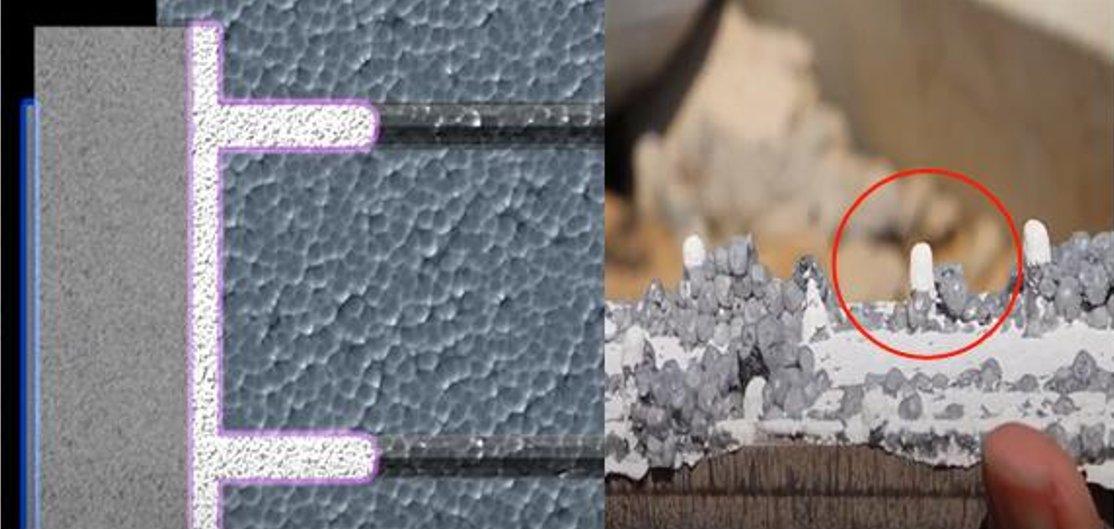

마감재 부착 강화 홈 — 2차 화학적 고정

가이드 홈 외에, 전용 접착 몰탈(TERRA FLEX)이 깊숙이 함침되도록 설계된 강화 홈이 있습니다. 몰탈이 홈 안에서 경화되면 못으로 박힌 것과 같은 효과가 발생합니다. 강제 박리 테스트에서 타일만 분리되지 않고 단열재째 탈락할 정도의 접착력이 확인되었습니다. 1차 물리적 고정과 2차 화학적 고정이 중첩되는 이중 고정 구조입니다.

2. 기존 화스너 방식 vs 미트하임 BPR 시스템 — 정량 비교

기존 화스너 방식 외단열은 구조체 → 화스너 단열재 고정 → 매쉬 미장 → 마감재 부착 순으로 진행됩니다. 플라스틱 화스너 마감면 위에 미장을 올리는 구조이므로 접착력이 낮고, 시간이 지날수록 탈락 위험이 높아집니다.

비교 항목	기존 화스너 방식	미트하임 BPR 시스템
앙카 인발하중	약 3,000N	11,113N (3배, KS F 2732:2018)
매쉬 미장	필수 공정	불필요
먹선 작업	필수 공정	불필요 (가이드 홈이 대체)
타일 탈락 하자	보고 사례 다수	10년간 0건 (2013년~)
열교 차단	금속 화스너 열교 발생	단열마개 + T&G 4면 끼움
준공 서류	미보유	3종 성적서 보유

3. BPR 시스템 시공 순서 — 6단계

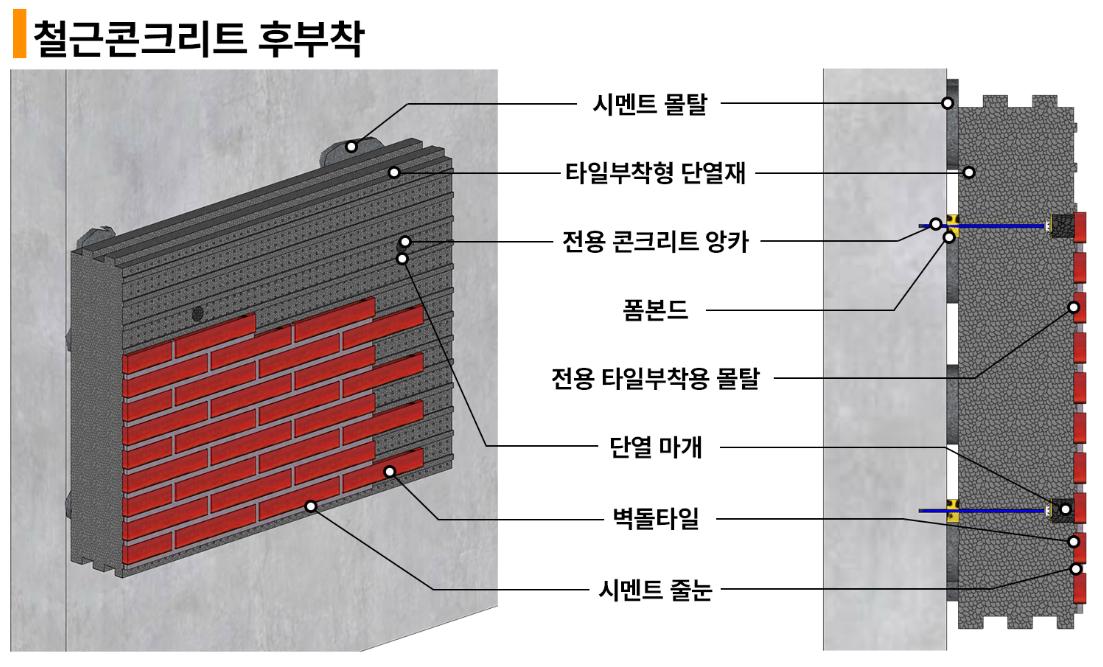

현장 구조에 따라 일체타설형(RC 선부착), 후부착형(RC·리모델링), 트랙식(ALC·목구조·샌드위치 패널)으로 나뉘지만, 핵심 공정 흐름은 동일합니다.

• ① 앙카 위치 타공 — 구조체(RC·ALC·목구조)에 열교방지 콘크리트 앙카 위치를 타공합니다. 셀프 스크류 방식으로 콘크리트에 직접 나사산을 형성하는 케미컬 앙카입니다.

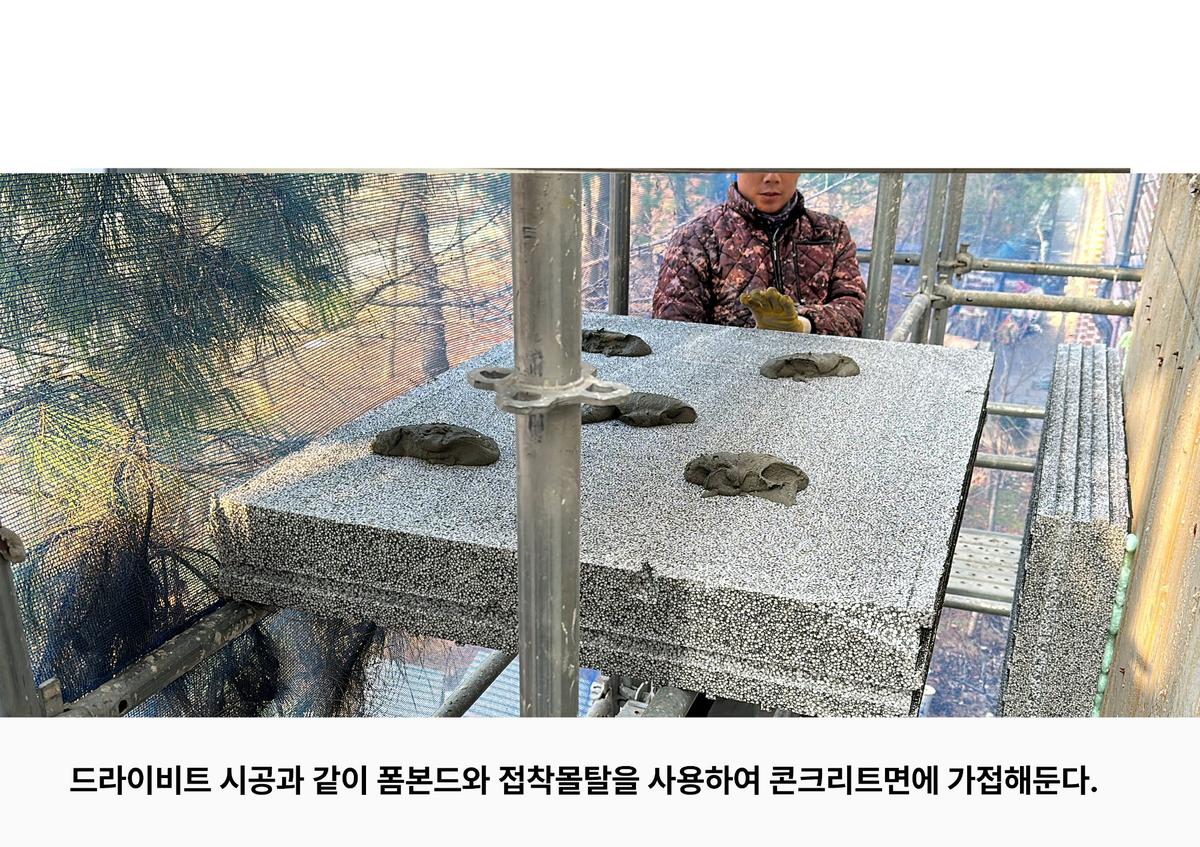

• ② 폼본드 도포 및 단열재 부착 — 구조체와 단열재 사이에 폼본드를 도포해 완전 밀착시킵니다. 기존 화스너 방식의 30~40mm 갭 문제가 이 단계에서 해소됩니다.
• ③ 앙카 체결 및 단열마개 처리 — 앙카를 체결한 뒤 단열마개로 마감합니다. 앙카 부위의 열교를 차단하고, 구조체·단열재·앙카가 일체화됩니다.
• ④ BPR 가이드 홈 기준으로 타일 배치 확인 — 단열재에 가공된 가이드 홈이 줄눈 기준선이므로, 별도 먹선 작업 없이 바로 타일 배치를 시작합니다.
• ⑤ TERRA FLEX 도포 후 타일 부착 — 전용 접착 몰탈(TERRA FLEX)을 강화 홈에 함침시키면서 타일을 부착합니다. 1차 물리적 고정과 2차 화학적 고정이 동시에 완성됩니다.
• ⑥ 줄눈 마감 — 기본 15mm 줄눈(주문 변경 가능)으로 마감합니다. 줄눈 간격이 가이드 홈으로 이미 결정되어 있어 별도 조정이 불필요합니다.

매쉬 미장과 먹선 공정이 사라지면 조적 인건비만으로 단열과 벽돌 타일 마감을 동시에 완료할 수 있습니다. 여러 공정이 중첩되던 기존 방식을 단일 흐름으로 압축하는 것이 BPR 시스템의 현장 경쟁력입니다.

4. 적용 구조와 실제 시공 사례

미트하임 타일 부착형 단열재는 RC부터 목구조, 리모델링까지 전 구조에 적용 사례가 있습니다.

구조 유형	적용 방식	대표 사례
철근 콘크리트 (RC)	일체타설 또는 후부착	서울 서초동 13층 빌딩, 김해 스타벅스
ALC · 샌드위치 패널	알루미늄 트랙 방식	원주 흥향동 주택, 모다아울렛
목구조 · 스틸하우스	트랙식	여주 월송동 주택, 용인 주택
기존 건물 리모델링	구조에 따라 선택	서울 삼전동 리모델링, 고양시청

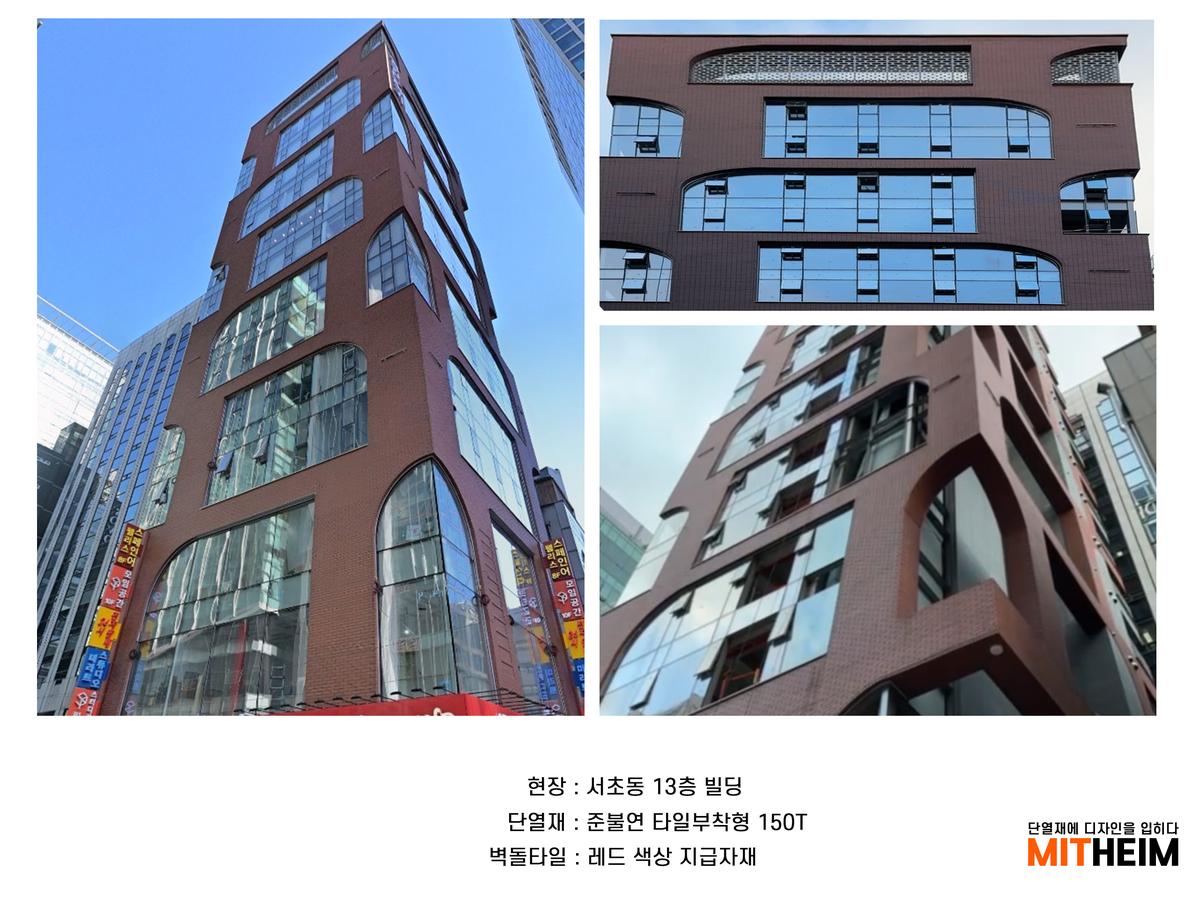

서울 서초동 13층 빌딩 — 고층 RC 건물에 준불연 타일 부착형 단열재(150T)를 후부착 방식으로 적용한 사례입니다. 풍압·와류 환경에서도 인발하중 11,113N 성적서와 KS F 8414 실물모형 화재시험 성적서를 근거로 준공 서류를 완비했습니다.

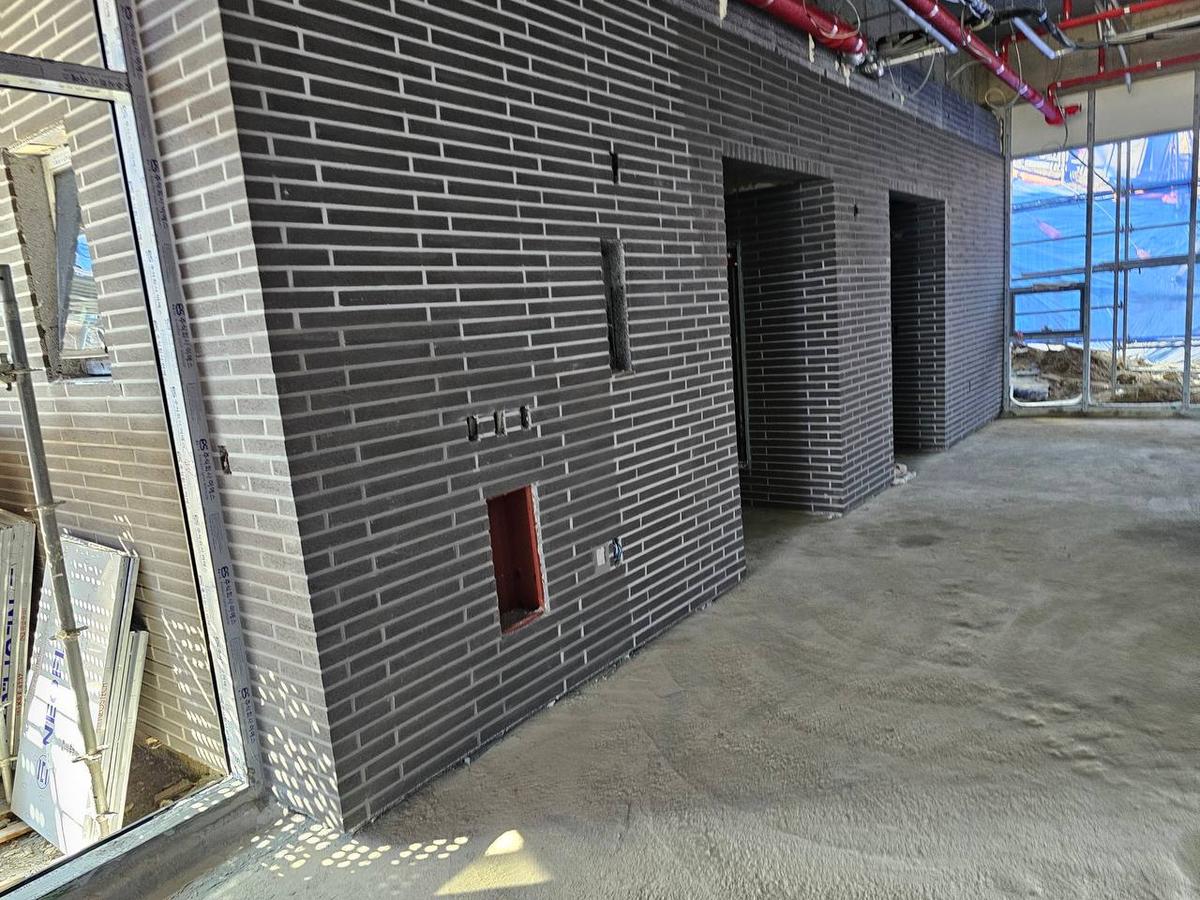

충북 옥천 마이스터센터 — 공공 직업훈련시설에 RC 후부착으로 다크그레이 차콜 벽돌타일 마감을 완성한 사례입니다. 공공 발주 현장에서 BPR 시스템이 적용된 준공 실적으로, 3종 성적서에 기반한 준공 서류 발급이 이루어졌습니다.

5. 자주 묻는 질문 (Q&A)

Q. BPR 시스템은 어떤 벽돌 타일 사이즈에도 적용됩니까?

A. 100% 주문 제작 방식입니다. 고벽돌타일(높이 56mm), 점토벽돌타일(50mm), 롱브릭타일(45~50mm) 등 다양한 사이즈에 맞게 가이드 홈을 가공합니다. 원하는 타일 사이즈가 있으면 도면과 함께 문의하면 맞춤 가공이 가능합니다.

Q. 고층 건축물에 적용할 때 준공 서류가 나옵니까?

A. 네. 미트하임은 인발하중 시험성적서(KS F 2732:2018, 11,113N), TERRA FLEX 시험성적서, KS F 8414 실물모형 화재시험 성적서 등 3종 성적서를 보유하고 있어 고층 건물에도 준공 서류 발급이 가능합니다.

Q. 전문 조적공 없이도 시공할 수 있습니까?

A. BPR 가이드 홈이 줄눈 기준을 자동으로 결정하므로, 숙련 조적공 의존도가 크게 낮아집니다. 전용 폼본드와 타일 부착 지그를 활용하면 일정한 품질의 시공이 가능합니다. 매쉬 미장·먹선 공정 자체가 없으므로 공정 구조가 단순합니다.

Q. 준불연 의무 대상 건물에도 사용할 수 있습니까?

A. 네. 준불연 단열재(비드법 심재, 열전도율 0.037 W/(m·k))로 KS F 8414 실물모형 화재시험을 통과했습니다. 3층 이상, 층고 9m 이상, 필로티 구조, 숙박·교육·요양시설 등 준불연 의무 적용 대상 건물에 사용 가능합니다.

---

벽돌타일 시공 계획 중이라면, 지금 BPR 시스템을 검토하세요

핵심 정리
· 타일 부착 가이드 홈 → 매쉬 미장·먹선 공정 삭제
· 마감재 부착 강화 홈 → TERRA FLEX 함침, 이중 고정 완성
· 특허 열교방지 앙카 → 인발하중 11,113N (기존 대비 3배)
· 실적 → 2013년 이후 10년간 탈락 하자 0건

설계 단계에서 BPR 시스템을 검토하고 싶으시다면, 도면과 현장 조건을 함께 문의해 주세요. 구조 유형에 맞는 시공 방식과 사양을 안내해드립니다.
