김해 명법동 옹벽 시공사례 | 패턴거푸집으로 토목 구조물에 입체 디자인을 입히다

안녕하세요, 미트하임입니다.

도로 옆이나 단지 진입로에서 마주치는 옹벽은 대부분 회색의 밋밋한 콘크리트 면입니다.

구조적으로는 꼭 필요하지만, 시선이 가장 먼저 닿는 위치에 있으면서도 디자인의 영역에서는 늘 제외되어 왔습니다.

오늘은 토목 구조물인 옹벽을 조형 요소로 바꾼 김해 명법동 전원주택 옹벽 사례를 통해, 패턴거푸집이 어떻게 콘크리트 표면에 디자인을 입히는지 설명드리겠습니다.

옹벽은 왜 늘 밋밋한 회색 벽이었을까

옹벽은 토압을 견디는 기능 구조물입니다.

그래서 설계 단계에서 미관보다 구조 안전이 우선되고, 표면은 유로폼 자국이 그대로 남은 평면으로 마감되는 경우가 많습니다.

전원주택처럼 외부 공간의 인상이 중요한 현장에서도, 정작 가장 큰 면적을 차지하는 옹벽이 무표정한 콘크리트 벽으로 남는 것이 현실이었습니다.

기존 공법의 한계 — 덧대거나 포기하거나

밋밋한 옹벽에 디자인을 더하려면 보통 두 가지 방법밖에 없었습니다.

공법	특징	한계
일반 유로폼 타설	밋밋한 평면, 유로폼 자국	디자인 의도 표현 불가
별도 외장재 부착	석재·금속 패널 등 덧대기	콘크리트 질감 상실, 추가 비용
라이너 삽입	얇은 고무·합성수지 시트	정밀 패턴 한계, 깊은 음각 불가

외장재를 덧대면 콘크리트 본연의 질감을 잃고, 그대로 두면 디자인을 포기해야 했습니다.

미트하임 패턴거푸집의 해법 — 타설과 동시에 디자인

패턴거푸집은 콘크리트 타설 과정 자체에 디자인을 통합하는 방식입니다.

외측 유로폼 안쪽에 원하는 패턴의 EPS 거푸집을 부착해 타설하면, 탈형과 동시에 콘크리트 표면에 패턴이 그대로 새겨집니다.

별도 외장 마감 공사가 필요 없으므로, 콘크리트 질감을 살리면서 건축가의 설계 의도를 표면에 직접 구현할 수 있습니다.

미트하임 패턴거푸집은 노출 콘크리트 표면에 건축가가 원하는 패턴을 구현하는 높은 수준의 주문 제작 EPS 거푸집 시스템입니다.

시공 과정 — 다섯 단계로 완성되는 패턴

시방서 기준 시공 순서는 다음과 같습니다.

1. 외측 거푸집 설치 — 외측 유로폼을 먼저 시공합니다.

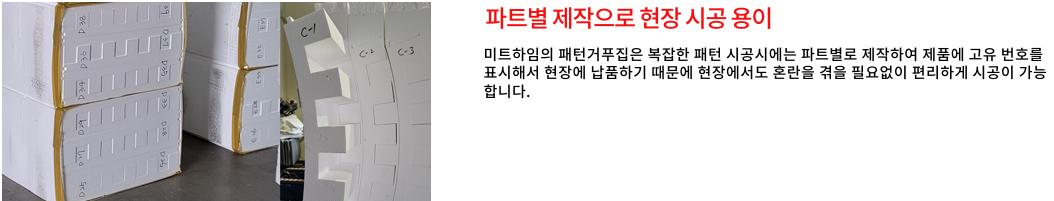

2. 패턴 거푸집 부착 — 외측 유로폼 안쪽에 EPS 패턴 거푸집을 T&G 방식으로 끼워 부착합니다. 복잡한 패턴은 파트별 고유 번호를 확인하며 정위치에 시공합니다.

3. 박리제 도포 + 철근 배근 — 패턴 표면에 박리제를 균일하게 도포한 뒤 철근을 배근합니다.

4. 내측 거푸집 설치 후 타설 — 내측 유로폼을 시공하고 콘크리트를 타설합니다.

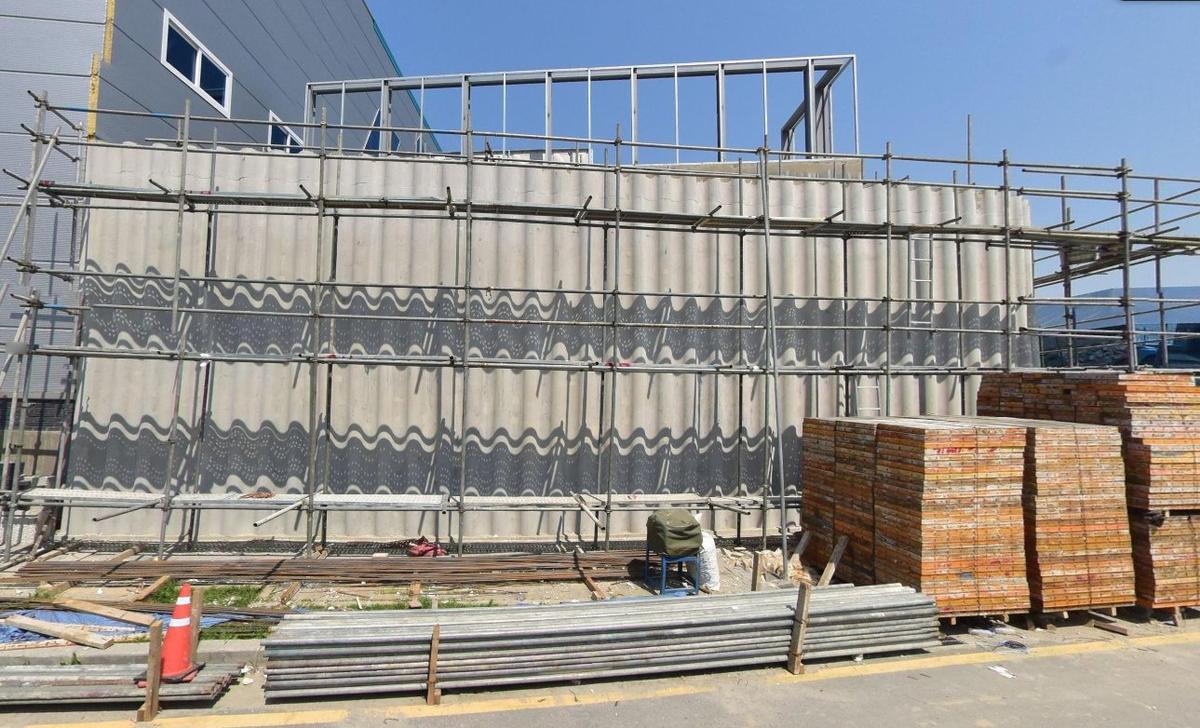

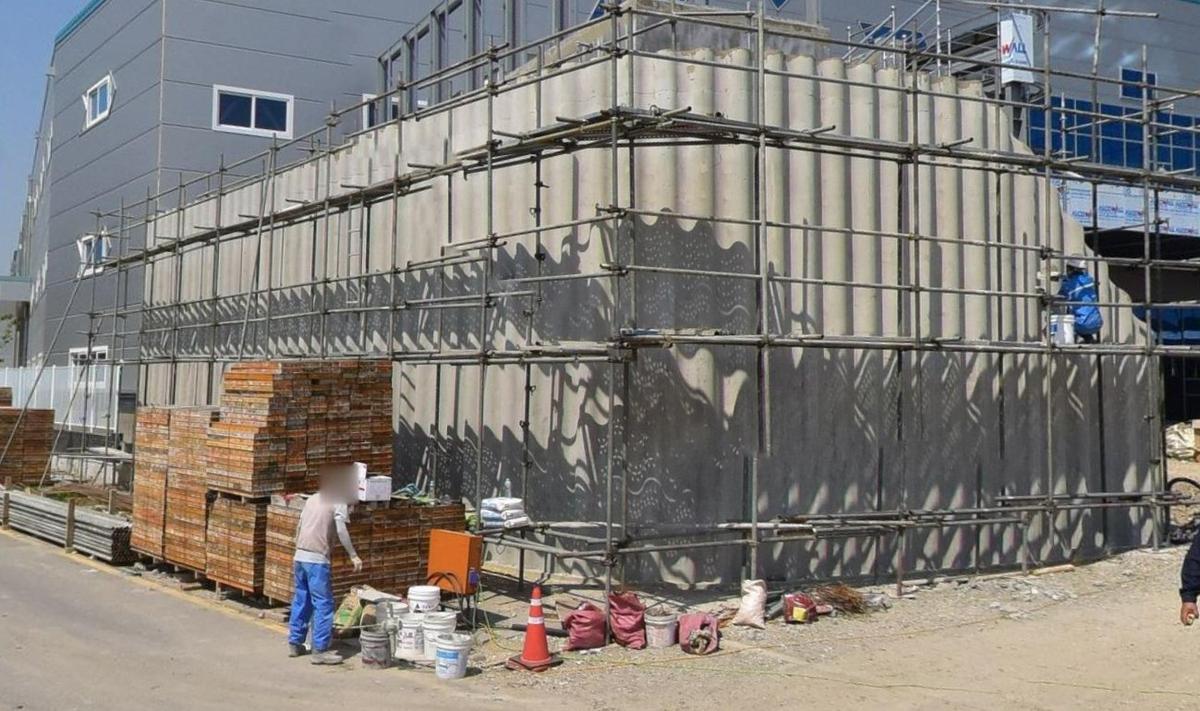

5. 양생 후 탈형 — 외측 유로폼과 패턴 거푸집을 분리하면 노출 콘크리트 패턴이 완성됩니다.

박리제 도포를 누락하면 탈형 시 EPS 거푸집이 콘크리트 표면에 달라붙어 패턴이 손상됩니다. 균일한 도포가 품질의 핵심입니다.

제품 기술과 구조 — EPS·T&G·2축 가공

패턴거푸집은 열선 CNC 2축 가공으로 제작되는 EPS 거푸집입니다.

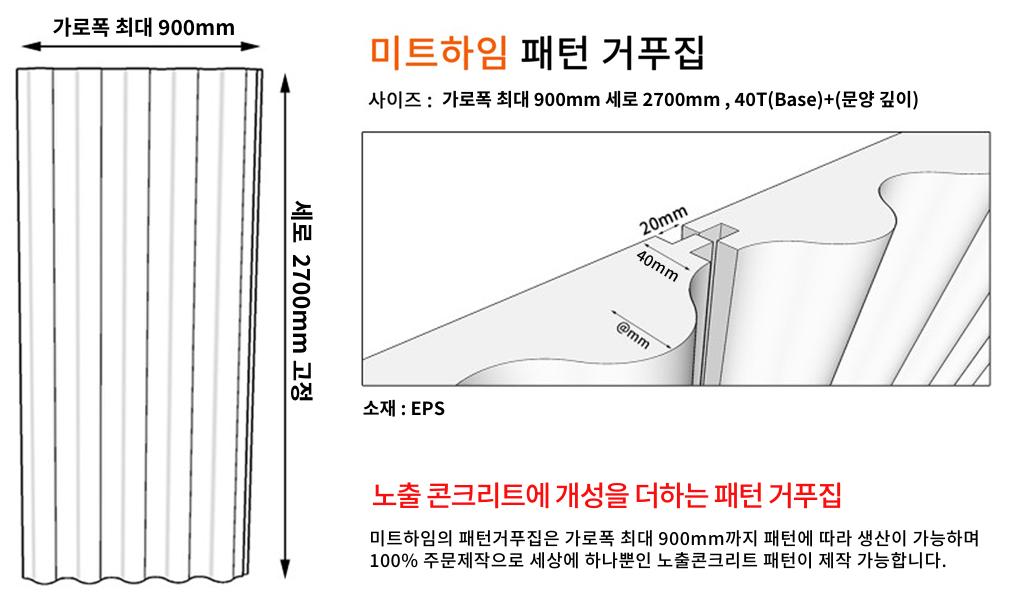

항목	사양
사이즈	가로폭 최대 900mm × 세로 2,720mm 고정
두께	40mm(Base) + 문양 깊이
소재	EPS(발포 폴리스티렌)
결합 방식	T&G(끼워 맞춤)
제작 방식	높은 수준의 주문 제작

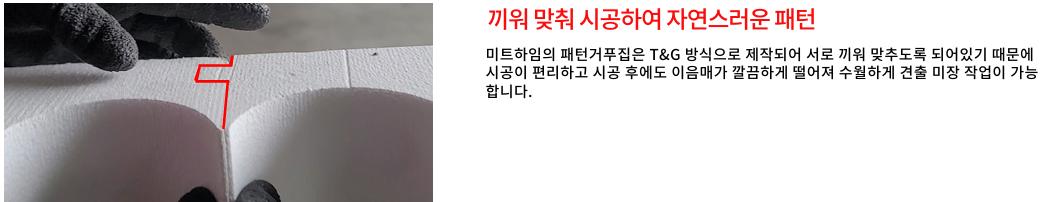

T&G 끼움 방식이라 이음매가 깔끔하게 맞아 견출 미장이 수월합니다.

다만 2축 가공 방식이므로 단면 프로파일이 세로 방향으로 일정하게 이어지는 수직 직선(리브)과 수직 곡선(웨이브) 형태가 구현 범위입니다.

구면이나 비틀림 같은 3D 곡면은 불가능합니다. 가능 여부가 불확실한 패턴은 도면을 공유해 주시면 48시간 내에 제작 가능 여부를 회신드립니다.

김해 명법동 옹벽 — 토목 구조물이 조형이 되다

김해 명법동 전원주택 옹벽은 GIP 건축사 사무소의 설계로 진행된 현장입니다.

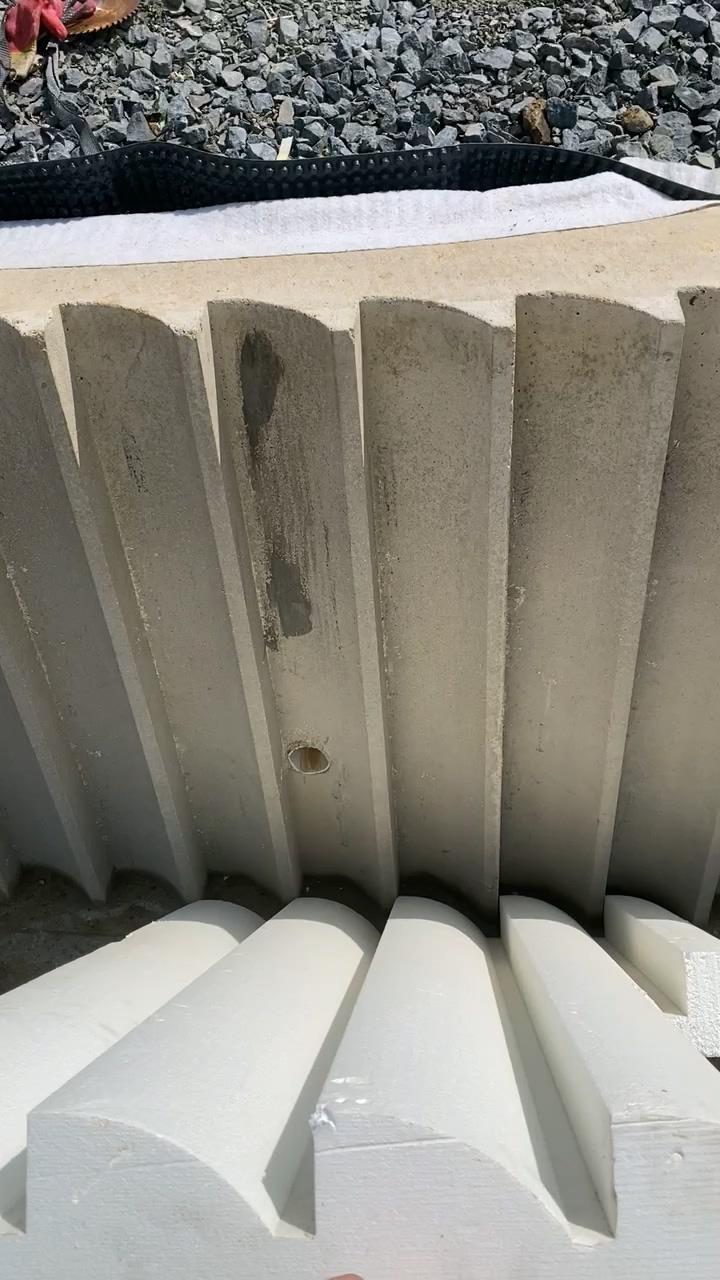

단순한 토목 구조물인 옹벽에 조형적 가치를 부여하려는 설계 의도에 따라, 수직 날개형 입체 패턴을 적용했습니다.

날카로운 수직 패턴이 입체감과 그림자 효과를 동시에 연출하며, 기능 구조물이던 옹벽을 외부 공간의 조형 요소로 승화시켰습니다.

토목 구조물에도 세상에 하나뿐인 표면을 만들 수 있다는 것을 보여준 사례입니다.

옹벽에도 디자인을 입히고 싶다면

옹벽, 담장, 건물 외벽 등 콘크리트를 타설하는 구조라면 어디든 패턴거푸집을 적용할 수 있습니다.

우리 현장에도 적용 가능한지 궁금하시다면, 도면과 함께 문의해 주세요. 제작 가능 여부를 확인해 드립니다.
