안녕하세요, 미트하임입니다.
경량철골조나 샌드위치패널 구조 건물에 벽돌타일 외장을 적용하고 싶다는 문의가 꾸준히 들어옵니다. 창고, 공장, 상업시설, 소형 건물 — 패널 특유의 밋밋한 금속 외관을 벽돌 질감으로 바꾸고 싶은 수요는 분명합니다.
문제는 기존 공법이 패널 구조에 맞게 설계되어 있지 않다는 점입니다. 패널 면에 직접 타일을 붙이면 장기 부착력이 불안정하고, 각관 하지를 용접하자니 비용과 공기 부담이 큽니다.
미트하임 타일 부착형 단열재는 알루미늄 트랙 방식으로 이 문제를 해결합니다. 오늘은 샌드위치패널 구조에서 벽돌타일 외장을 안전하고 경제적으로 시공하는 방법을 상세히 살펴보겠습니다.
핵심 요약
· 샌드위치패널 면에 타일 직부 시공은 금속 면 부착력 한계로 장기 탈락 위험
· 미트하임 트랙식: 구조체(중도리·기둥)에 알루미늄 트랙 고정 → 단열재 슬라이딩 삽입 → 벽돌타일 이중 고정
· 열교방지 콘크리트 앙카 인발하중 11,113N (기존 화스너 대비 3배), 2013년 이후 10년간 탈락 하자 0건
1. 샌드위치패널에 벽돌타일 시공이 까다로운 이유
샌드위치패널은 내외부 금속 철판 사이에 단열 폼(PIR, EPS 등)을 끼운 복합 구조입니다. 경량이고 시공이 빠르지만, 외장 타일 마감 측면에서는 구조적 제약이 따릅니다.
현장에서 쓰이는 기존 방식은 크게 두 가지입니다.
- 프라이머 직부 방식: 패널 면에 프라이머를 바르고 접착제로 타일을 직접 부착. 초기에는 붙어 있지만 금속 면과 접착제 사이의 열팽창 계수 차이로 수년 후 탈락 하자가 발생합니다.
- 각관 하지 방식: 각관 프레임을 용접해 하지를 만들고 그 위에 마감재를 시공. 비용과 공기가 늘고, 금속 하지가 열교 경로가 되어 단열 성능을 떨어뜨립니다.
어느 방식이든 근본 문제는 같습니다. 패널 면 자체를 부착 기반으로 삼거나, 패널과 무관하게 별도 하지를 세우는 방식이라 구조체와 일체화가 되지 않습니다.

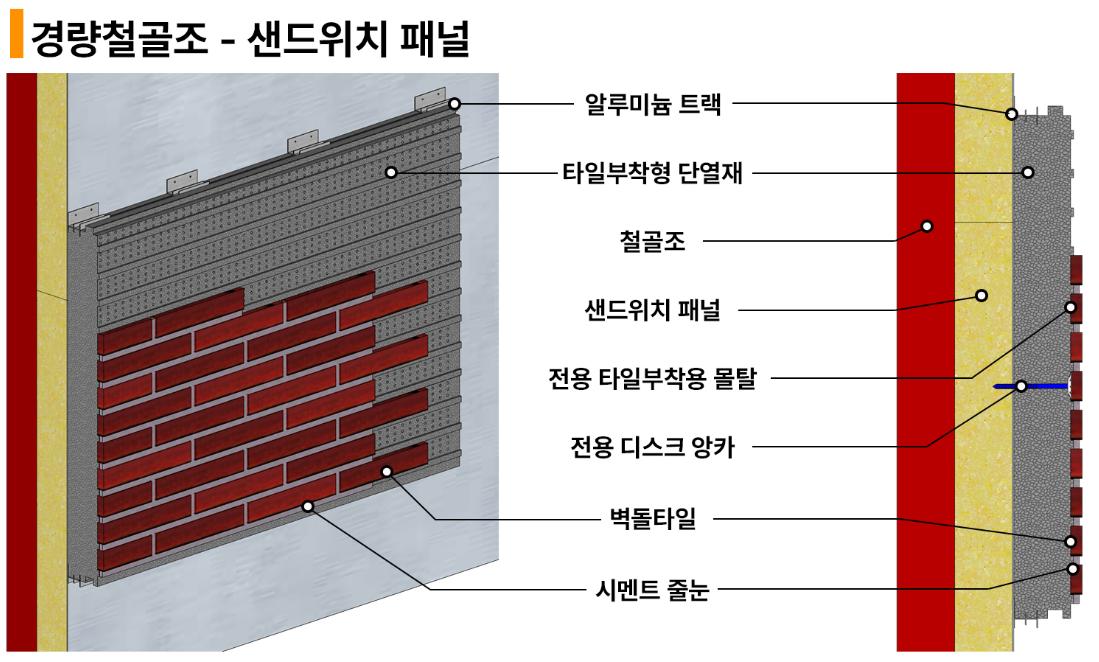

2. 미트하임 트랙식 시공 — 구조부터 다릅니다
미트하임 샌드위치패널 전용 공법은 알루미늄 트랙 방식입니다. 패널 면이 아닌 경량철골 구조체(중도리·기둥)에 힘을 전달하는 것이 핵심입니다.
시공 단계
- 알루미늄 트랙 고정: 패널 뒤 경량철골 구조체(중도리·기둥) 위치를 확인하고 나사·볼트로 알루미늄 트랙을 고정합니다. 용접 작업 없이 가능합니다.
- 단열재 슬라이딩 삽입: BPR SYSTEM(타일 부착 가이드 홈)이 CNC 가공된 미트하임 단열재를 트랙에 끼워 넣습니다. 단열재는 4면 끼움형 T&G 구조로 맞물려 선형 열교를 차단합니다.
- 벽돌타일 부착: 가이드 홈에 테라플렉스 접착제를 적용하고 벽돌타일을 시공합니다. 매쉬 미장·먹선 작업 없이 일정한 줄눈 간격이 자동으로 유지됩니다.
이중 고정 구조

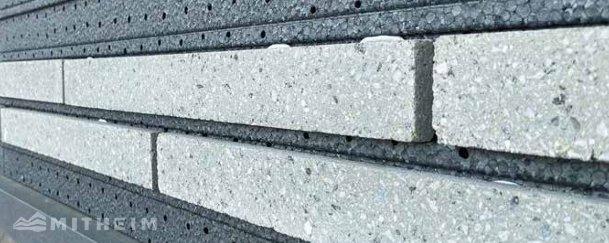

탈락을 방지하는 핵심은 BPR SYSTEM의 이중 고정입니다.
- 1차 고정 (물리적): 타일 부착 가이드 홈이 벽돌타일을 아래에서 지지
- 2차 고정 (화학적): 마감재 부착 강화 홈에 테라플렉스 접착제가 깊숙이 함침 → 경화 후 못 박힌 것과 동일한 결합력
강제 박리 테스트에서 타일만 분리되지 않고 단열재째 탈락할 정도의 접착력이 확인되었습니다. 미트하임 타일 부착형 단열재는 2013년 이후 10년간 탈락 하자 0건을 기록하고 있습니다.
3. 기존 방식 vs 미트하임 트랙식 — 정량 비교
| 비교 항목 | 프라이머 직부 | 각관 하지 | 미트하임 트랙식 |
|---|---|---|---|
| 부착 기반 | 패널 금속 면 | 용접 각관 하지 | 구조체 알루미늄 트랙 |
| 고정력 | 미검증 (열팽창 취약) | 구조적 가능 | 인발하중 11,113N |
| 매쉬 미장 | 필요 | 필요 | 불필요 |
| 용접 작업 | 없음 | 필요 | 없음 |
| 열교 | 없음 | 각관 열교 발생 | T&G 구조로 최소화 |
| 탈락 하자 | 수년 후 발생 보고 | 하지 부식 위험 | 10년간 0건 (2013년~) |
4. 시공 사례

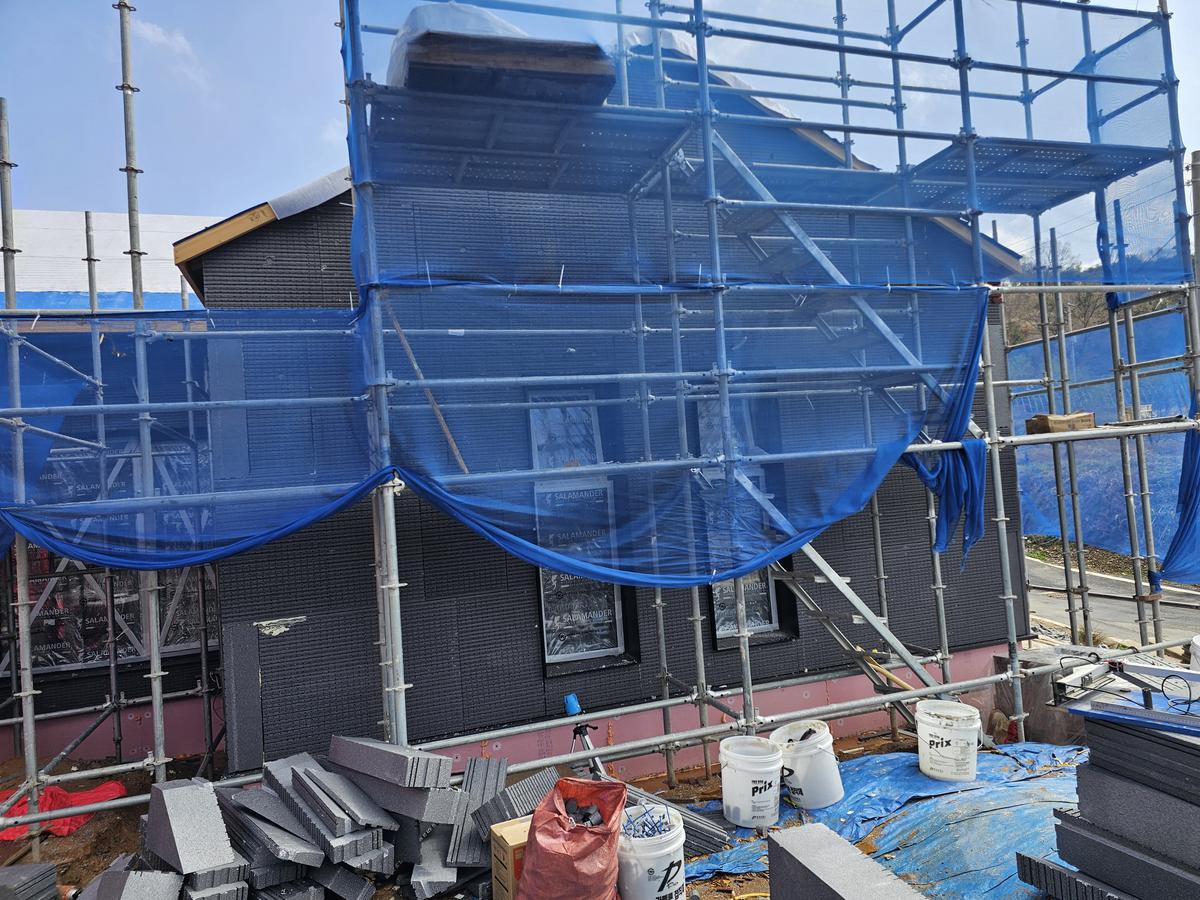

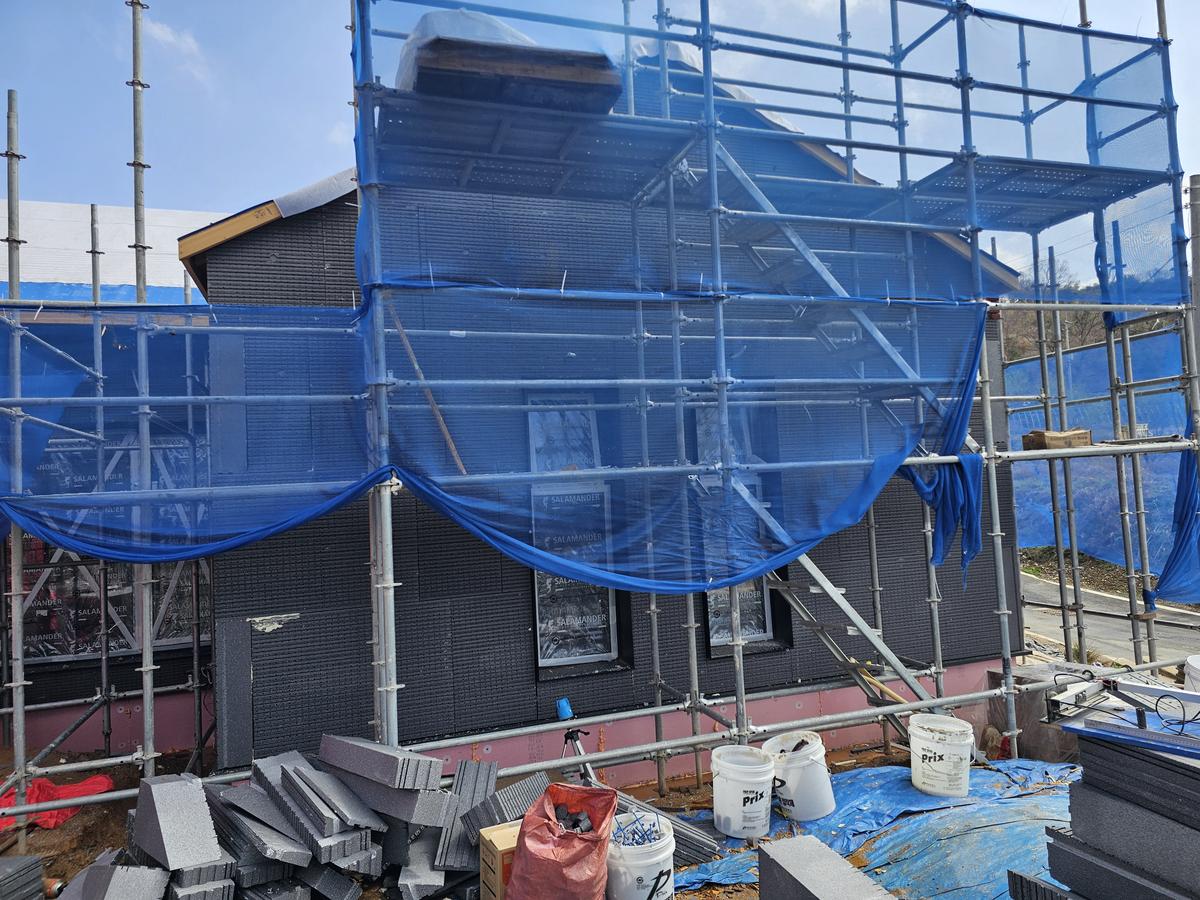

익산 금마면 목조주택 — 트랙식 전 공정
전라북도 익산시 금마면의 목조 구조 주택에 알루미늄 트랙 방식으로 미트하임 준불연 타일 부착형 단열재를 시공했습니다. 목조 구조체에 트랙을 고정하고, 단열재 부착부터 벽돌타일 마감까지 전 공정을 완료한 사례입니다. 샌드위치패널과 동일한 트랙 방식이 적용됩니다.
.jpg)
.jpg)

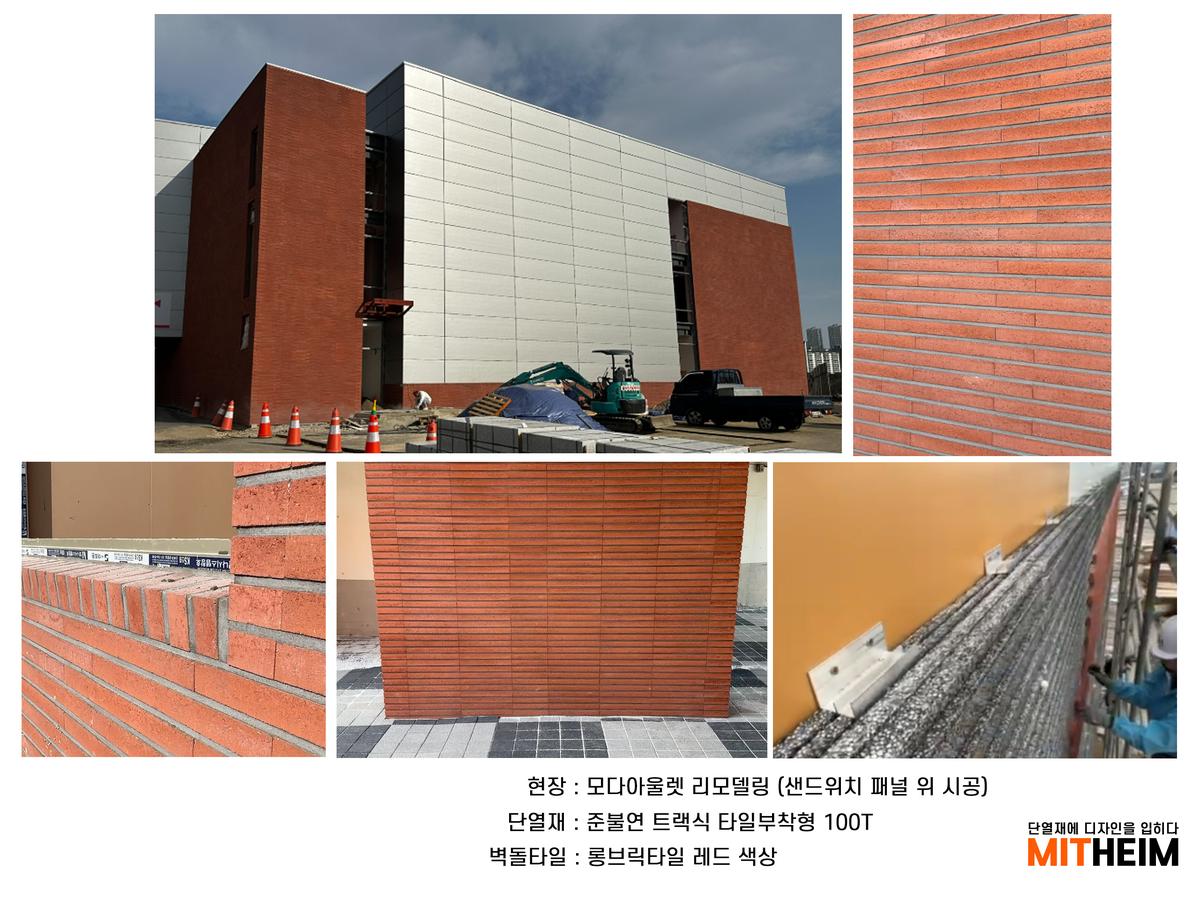

모다아울렛 — 샌드위치패널 상업시설 외관 고급화
샌드위치패널 구조의 대형 아울렛에 트랙식으로 미트하임 타일 부착형 단열재(100T)를 시공한 사례입니다. 롱브릭 레드 타일로 마감하여 패널 건물의 외관 품격을 높였습니다. 상업시설 특성상 내구성과 마감 품질이 동시에 요구되었으며, 미트하임 트랙식으로 두 조건을 모두 충족했습니다. (상단 대표 이미지 참조)
5. 설계·시공 전 확인 사항
샌드위치패널 구조에 트랙식 시공을 적용할 때 아래 사항을 미리 확인하시기 바랍니다.
- 구조체 간격 확인: 알루미늄 트랙은 중도리·기둥 위치에 고정합니다. 패널 규격에 따라 구조체 간격이 다르므로 사전 확인이 필요합니다.
- 단열재 두께 선택: 패널 자체의 단열 성능을 고려하여 추가 단열재 두께를 결정합니다. 남부 지역은 150mm, 중부 1지역은 190mm를 권장합니다.
- 준불연 여부: 3층 이상, 층고 9m 이상, 필로티 구조 등 준불연 의무 건축물은 준불연 단열재(나등급, KS F 8414 통과)를 사용해야 합니다.
- 타일 사이즈 결정: BPR 가이드 홈은 선택하신 벽돌타일 규격에 맞게 100% 주문 제작됩니다. 타일을 먼저 결정한 후 주문하시기 바랍니다.
6. 자주 묻는 질문 (Q&A)
Q. 기존 샌드위치패널을 철거하지 않아도 됩니까?
A. 네. 미트하임 트랙식 시공은 기존 패널을 존치한 채 경량철골 구조체에 알루미늄 트랙을 고정하고 단열재와 타일을 덧붙이는 방식입니다. 철거 없이 외장 리모델링이 가능합니다. 트랙 고정을 위한 구조체 위치 확인만 선행하면 됩니다.
Q. 준공 서류가 나옵니까?
A. 네. 미트하임은 인발하중 시험성적서(KS F 2732:2018, 11,113N), TERRA FLEX 시험성적서, KS F 8414 실물모형 화재시험 성적서 등 3종 시험성적서를 보유하고 있어 준공 서류 발급이 가능합니다.
Q. 어떤 벽돌타일이든 적용됩니까?
A. 고벽돌타일, 점토벽돌타일, 롱브릭타일, 사비석 롱타일 등 다양한 규격에 맞게 BPR 가이드 홈을 주문 제작합니다. 원하는 타일을 먼저 결정하신 후 문의해 주시면 맞춤 사양으로 제작합니다.
Q. RC 구조 후부착과 비교해 트랙식의 차이는 무엇입니까?
A. RC 구조에서는 케미컬 앙카로 콘크리트에 직접 고정(인발하중 11,113N)합니다. 트랙식은 알루미늄 트랙을 경량철골 구조체에 고정하는 방식으로, 콘크리트 타설 면이 없는 패널·목조·스틸하우스 구조에서도 동일한 이중 고정 성능을 확보합니다.
7. 시공 문의 안내
핵심 정리
· 샌드위치패널에 타일 직부는 장기 탈락 위험 — 구조에 맞는 공법이 필요합니다
· 미트하임 트랙식: 구조체 트랙 고정 → 단열재 슬라이딩 → 이중 고정으로 탈락 하자 0건 (2013년~)
· 매쉬 미장·용접 공정 없이 단열+벽돌타일 마감 동시 완료
· 3종 시험성적서 보유, 준공 서류 발급 가능
비슷한 현장 고민이 있으시다면, 도면과 함께 문의해 주시면 구조에 맞는 사양과 시공 방법을 안내해 드립니다.
