안녕하세요, 미트하임입니다.
외벽 벽돌타일 시공 견적을 받아보면, 처음 예상보다 높은 금액에 당황하는 경우가 많습니다. 단열재 자재비에 매쉬 미장 인건비, 먹선 줄눈 작업비, 숙련 조적공 인건비까지 더해지면 ㎡당 비용은 예산을 빠르게 넘어섭니다. 공기가 길어질수록 간접비용도 함께 올라갑니다.
미트하임 타일부착형 단열재는 이 문제를 공법 구조 자체에서 해결합니다. 매쉬 미장과 먹선 작업, 두 공정을 단열재 설계로 대체해 조적 인건비 수준만으로 단열과 벽돌타일 마감을 동시에 완료합니다. 오늘은 외벽 벽돌타일 시공 비용이 높아지는 구조적 원인과, 그것을 줄이는 방법을 상세히 살펴보겠습니다.
핵심 요약
기존 외단열+벽돌타일 공법은 매쉬 미장과 먹선 줄눈 작업이 필수입니다. 미트하임은 이 두 공정을 단열재 구조 자체로 대체하여, 조적 인건비만으로 단열과 마감을 동시에 완료합니다. 2013년 이후 10년간 탈락 하자 0건.

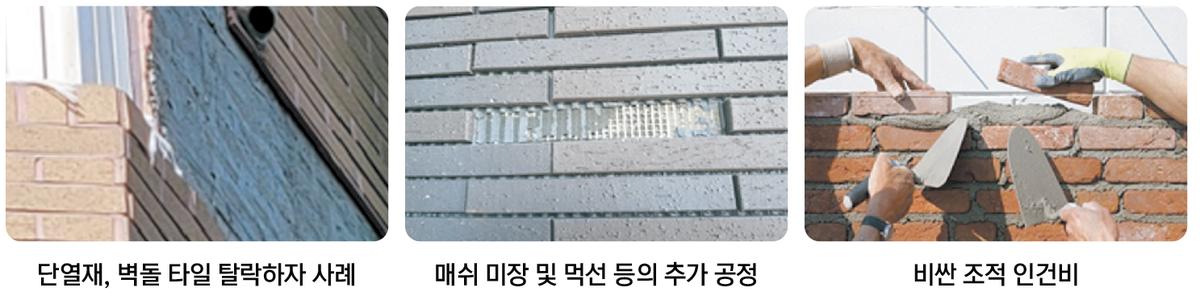

1. 외벽 벽돌타일 시공 비용이 높아지는 구조적 이유
기존 외단열+벽돌타일 시공에는 눈에 잘 보이지 않는 공정 비용이 쌓입니다. 화스너로 단열재를 고정한 뒤에는 반드시 매쉬 미장을 해야 합니다. 플라스틱 화스너 면 위에는 타일 접착력이 충분히 확보되지 않기 때문에, 매쉬를 깔고 미장층을 올리는 공정이 뒤따릅니다.
여기서 끝나지 않습니다. 타일을 일정한 줄눈 간격으로 붙이려면 먹선 줄눈 작업이 별도로 필요합니다. 숙련된 조적공이 직접 간격을 측정하고 줄을 쳐야 합니다. 결국 시공 순서는 이렇게 됩니다.
- 단열재 설치 (화스너 고정)
- 매쉬 미장 (추가 공정·인건비)
- 먹선 줄눈 작업 (숙련 조적공 필요)
- 벽돌타일 부착
공정이 많을수록 인건비와 공기가 함께 늘어납니다. 그리고 매쉬 미장층은 시간이 지나면서 접착력이 저하될 수 있어, 장기적으로 타일 탈락 하자라는 또 다른 비용 리스크를 안게 됩니다.
2. BPR SYSTEM — 공정을 줄여 비용을 줄이는 원리

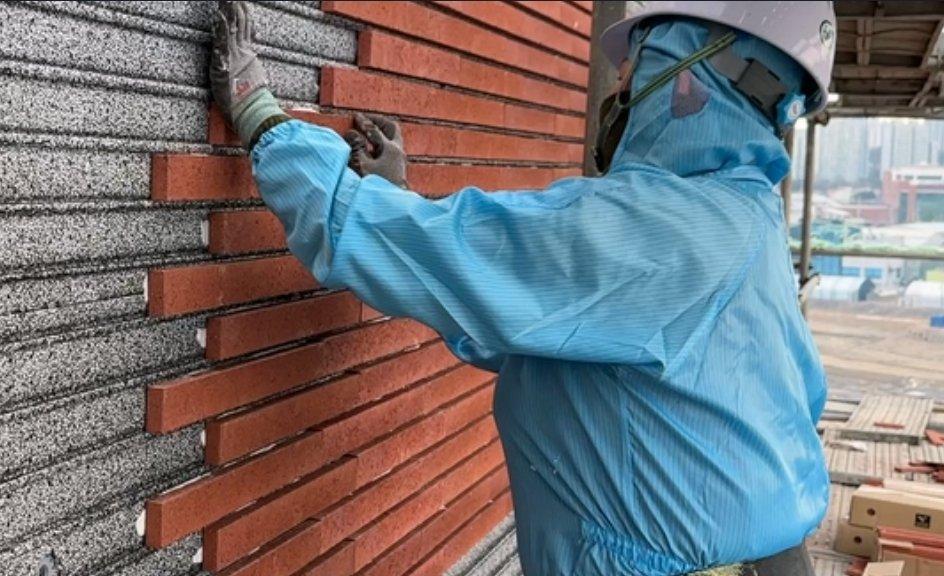

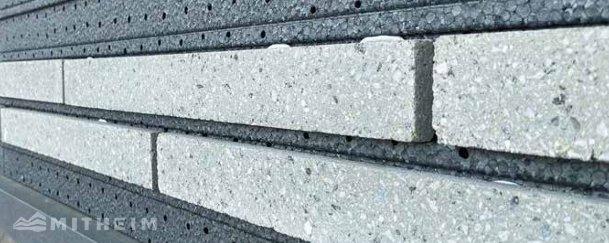

미트하임 타일부착형 단열재는 단열재 표면에 벽돌타일 부착 가이드 홈(BPR SYSTEM)을 CNC로 직접 가공합니다. 타일 크기에 맞게 줄눈 간격이 이미 새겨져 있어, 별도의 먹선 작업 없이 일정한 줄눈 간격이 자동으로 맞춰집니다.
매쉬 미장 대신 마감재 부착 강화 홈이 단열재 표면에 가공되어 있습니다. 접착 몰탈(TERRA FLEX)이 이 홈 안에 깊숙이 함침되어 경화되면, 못으로 박은 것과 같은 수준의 결합력이 형성됩니다. 두 가지 고정 구조가 동시에 작동합니다.
- 1차 고정 (물리적): 타일 부착 가이드 홈이 벽돌타일을 아래에서 지지
- 2차 고정 (화학적): 마감재 부착 강화 홈에 접착 몰탈이 함침 경화

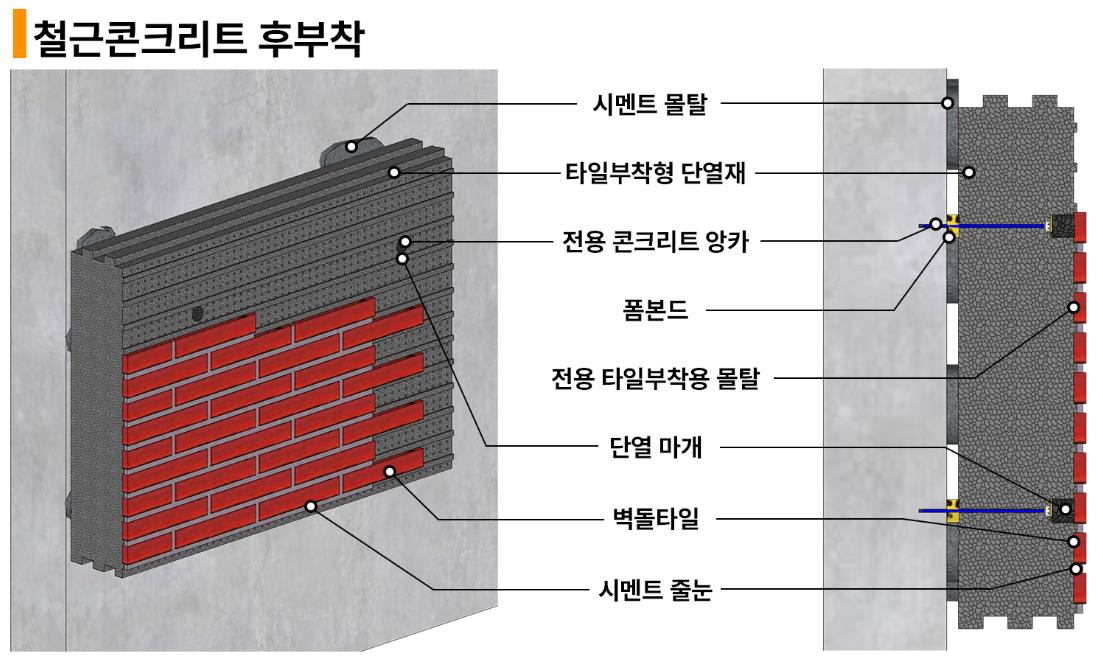

단열재 고정에는 미트하임 특허 열교방지 콘크리트 앙카를 사용합니다. 인발하중은 11,113N으로, 기존 플라스틱 화스너(약 3,000N 수준) 대비 3배 이상입니다. 고층 건물의 풍압·와류 환경에서도 단열재와 타일이 탈락하지 않는 근거입니다.
미트하임의 실제 시공 순서는 단 두 단계입니다.
- 단열재 설치 (케미컬 앙카 고정)
- 벽돌타일 부착 (BPR 가이드 홈에 따라 줄눈 자동)
매쉬 미장과 먹선 작업, 두 공정이 삭제됩니다. 결과적으로 조적 인건비 수준만으로 단열과 벽돌타일 마감을 동시에 완료합니다.
3. 기존 공법 vs 미트하임 — 정량 비교
| 비교 항목 | 기존 화스너 방식 | 미트하임 타일부착형 |
|---|---|---|
| 매쉬 미장 | 필수 (별도 공정·인건비) | 불필요 |
| 먹선 줄눈 작업 | 필수 (숙련 조적공 필요) | 불필요 (가이드 홈 자동) |
| 앙카 인발하중 | ~3,000N 수준 | 11,113N (3배 이상) |
| 탈락 하자 위험 | 장기 접착력 저하 가능 | 10년간 0건 (2013년~) |
| 준공 서류 | 자료 미비 경우 多 | 3종 성적서 기반 발급 가능 |
| 열교 차단 | 화스너 부위 열교 발생 | 단열마개 + T&G 4면 끼움 |
4. 실제 적용 사례

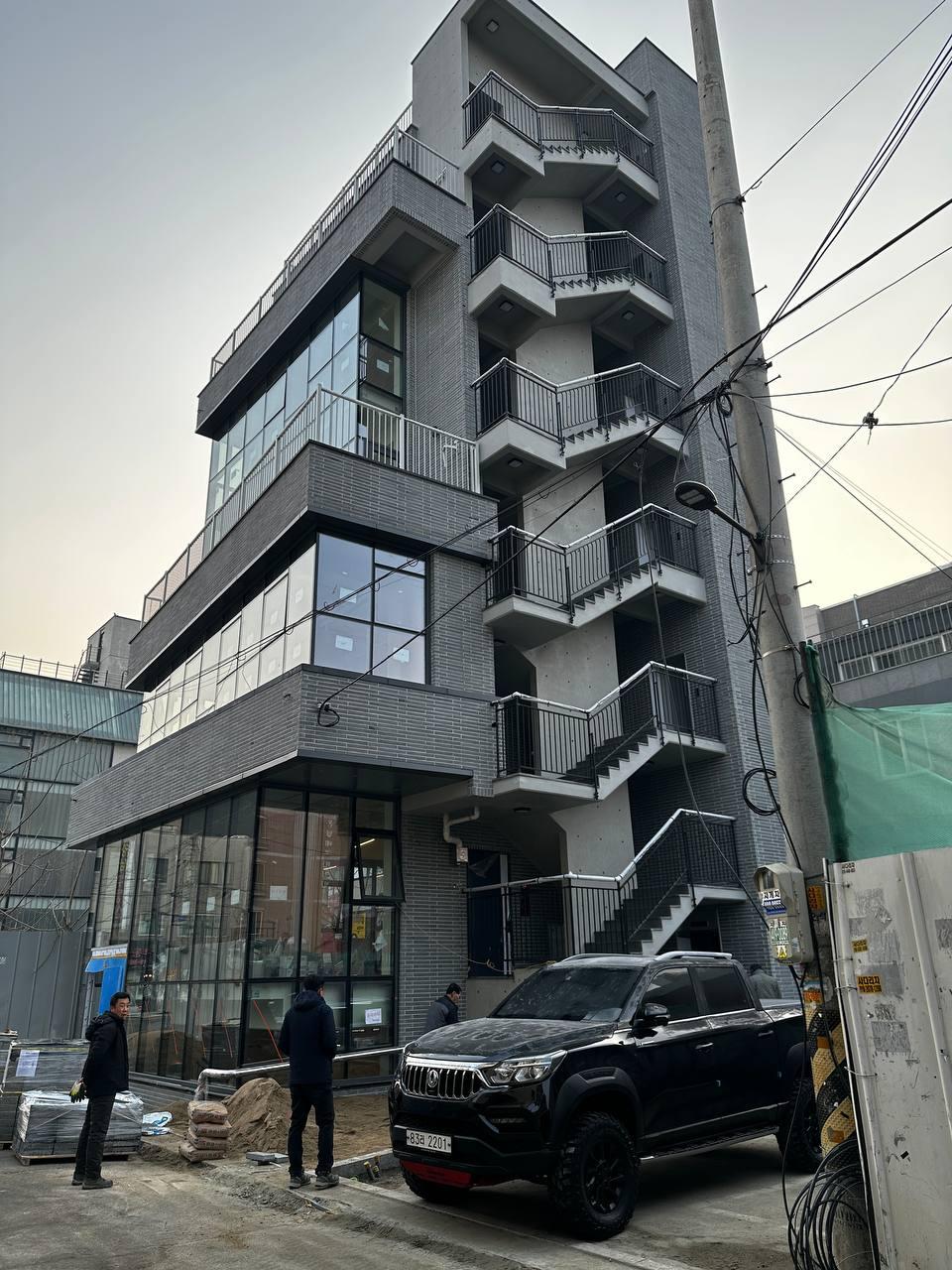

서울 송파 라테라스 빌딩 — 고층 오피스 RC 후부착
서울 송파구 상업용 오피스 빌딩에 미트하임 준불연 타일부착형 단열재를 RC 후부착 방식으로 적용한 사례입니다. 고층 건물 특성상 풍압 대응과 준공 서류 확보가 핵심 조건이었습니다. 매쉬 미장·먹선 작업 없이 공정을 단순화하면서, 인발하중 11,113N 성적서와 KS F 8414 화재시험 성적서를 기반으로 준공 서류까지 발급을 완료했습니다.

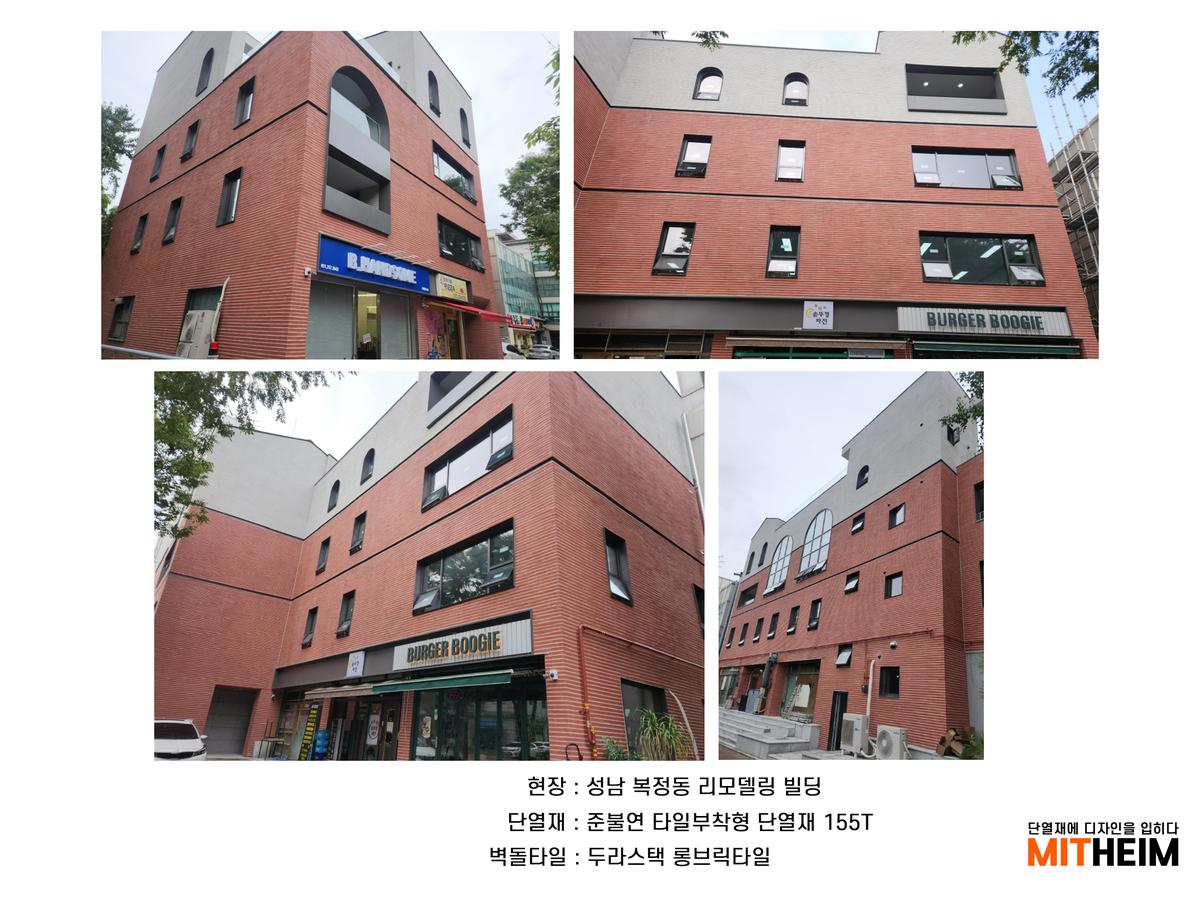

성남 복정동 빌딩 — 철거 없는 리모델링 후부착
기존 빌딩을 미트하임 타일부착형 단열재(155T 후부착)로 리모델링한 사례입니다. 기존 벽체를 철거하지 않고 위에 단열재를 후부착한 뒤 두라스텍 롱브릭으로 마감했습니다. 철거 비용과 조적 공사 비용이 발생하지 않아, 리모델링에서 비용 절감 효과가 두드러진 현장입니다.
5. 자주 묻는 질문
Q. 매쉬 미장 없이 타일이 정말 안 떨어집니까?
네. 미트하임은 타일 부착 가이드 홈(물리적 지지)과 마감재 부착 강화 홈(접착 몰탈 함침)의 이중 고정 구조로 탈락을 방지합니다. 강제 박리 테스트에서 타일만 분리되지 않고 단열재째 탈락할 정도의 접착력을 확인했습니다. 2013년 이후 10년간 탈락 하자 0건입니다.
Q. 기존 건물 리모델링에도 적용할 수 있습니까?
네. RC 후부착, ALC 트랙식, 샌드위치패널 트랙식 등 구조에 맞는 방식으로 대응합니다. 기존 벽체를 철거하지 않고 위에 단열재를 후부착하므로 철거 비용이 발생하지 않습니다. 성남 복정동, 고양시청, 서울 삼전동 등 다수의 리모델링 적용 사례가 있습니다.
Q. 준불연 의무 건축물에도 사용할 수 있습니까?
네. 준불연 단열재(나등급, 열전도율 0.037 W/(m·k))로 KS F 8414 실물모형 화재시험을 통과했습니다. 3층 이상, 층고 9m 이상, 필로티 구조, 숙박시설, 교육기관, 요양시설 등 준불연 의무 적용 건축물에 사용 가능하며 준공 서류 발급이 가능합니다.
Q. 소량 주문도 가능합니까?
가능합니다. 다만 100㎡ 미만은 생산 라인 오픈 비용으로 소량 할증이 발생합니다. 100㎡ 이상부터 일반 단가가 적용됩니다. 정확한 금액은 도면과 면적 정보를 함께 문의해주시면 안내드립니다.
다음 현장에 적용하기 전에 확인해보세요
외벽 벽돌타일 시공 비용이 예산을 넘는다면, 견적서 안에 매쉬 미장과 먹선 작업이 포함되어 있는지 먼저 확인해보시길 권합니다. 그 두 공정이 있다면, 미트하임 타일부착형 단열재로 구조 자체를 바꿀 수 있습니다.
단열에 디자인을 입히다, 미트하임이 도와드리겠습니다.
핵심 정리
▪ 매쉬 미장·먹선 작업 삭제 → 공정 단순화, 인건비 절감
▪ BPR SYSTEM 가이드 홈으로 줄눈 간격 자동 처리
▪ 인발하중 11,113N — 기존 화스너 방식 대비 3배 이상
▪ 10년간 탈락 하자 0건 (2013년~)
▪ 3종 성적서 기반 준공 서류 발급 가능
단열에 디자인을 입히다, 미트하임
📞 상담 문의: 010-8327-0888 강형래 이사
🌐 홈페이지: www.mitheim.com
📧 이메일: mitheim@naver.com
현장 조건에 맞는 맞춤 상담을 도와드립니다. 도면과 면적 정보를 함께 보내주시면 더 빠르게 안내드릴 수 있습니다.
